在线观看不卡成人_内射高潮吸奶视频_成人在免费视频手机观看网站_欧美最厉害的喷水videos_国产成人电影无码_亚洲免费无码DVD_一二三区色色电影_久久国产乱子伦精品_毛片大全在线不卡观看无码_国产麻豆高清a视频

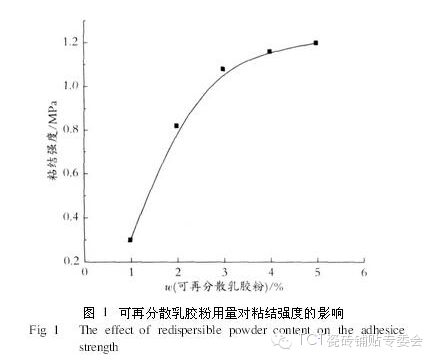

可再分散乳膠粉作為膩子的主要膠粘劑,其用量對膩子的粘結強度具有顯著的影響。圖1為可再分散乳膠粉用量與粘結強度的關系。

從圖1可看出,隨著可再分散乳膠粉用量的增大,粘結強度逐漸增加。當乳膠粉用量較少時,隨著乳膠粉用量的增加,粘結強度增加得非常明顯。如乳膠粉用量為2%時,粘結強度就達到了0182MPa,已滿足0160MPa的國標要求。加入乳膠粉可顯著提高膩子與基材的粘結強度,原因在于親水性乳膠粉與水泥懸浮體的液相一起向基體的孔隙及毛細管內滲透,乳膠粉在孔隙及毛細管內成膜并牢牢地吸附在基體表面,從而保證了膠結材料與基體之間良好的粘結強度[4]。在試板上鏟除膩子時也能發(fā)現(xiàn),乳膠粉用量的增加確實提高了膩子對基體的粘結力。但當乳膠粉用量超過4%時,粘結強度的提高趨勢減緩。對膩子粘結強度作出貢獻的不僅有可再分散乳膠粉,還有水泥、重質碳酸鈣等無機材料,所以粘結強度隨乳膠粉用量的增加并不呈現(xiàn)出線性規(guī)律。

膩子耐水性、耐堿性是判斷膩子能否用作內墻耐水性或外墻膩子的一項重要檢測指標。圖2考察了可再分散乳膠粉用量對膩子耐水性的影響。

由圖2可以看出,當乳膠粉用量低于4%時,隨著乳膠粉用量的增加,吸水率呈下降趨勢,且效果明顯。當用量大于4%后,吸水率下降得較為緩慢。原因是水泥作為膩子中的粘結物質,未添加可再分散乳膠粉時,體系中存在大量的空隙,當加入可再分散乳膠粉后,再分散后形成的乳液聚合物能在膩子空隙中凝聚成膜,封堵住膩子體系中的空隙,使膩子涂刮干燥后表層形成更為致密的膜,從而能有效地阻止水的滲入,降低吸水量,使其耐水性增強。當乳膠粉用量達到4%以后,可再分散乳膠粉再分散后的聚合物乳液基本能完全填補膩子體系中的空隙,形成完整致密的膜,從而使膩子吸水量下降的趨勢隨乳膠粉量的增加變得平緩。

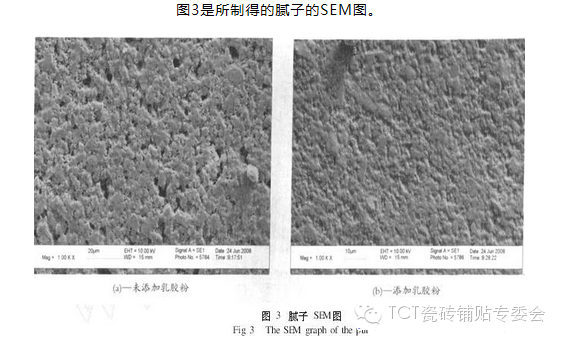

通過對比是否添加可再分散乳膠粉所制得的膩子SEM圖可以看出:圖3(a)中,無機材料粘結得不夠完整,存在很多空隙,且空隙大小分布不均勻,因而其粘結強度不夠理想。體系中大量存在的空隙使水容易滲入,從而吸水率較大。而圖3(b)中,乳膠粉再分散后的乳液聚合物基本能填補膩子體系中的空隙,形成完整的膜,從而能將整個膩子體系中無機材料部分粘結得比較完整,且基本不存在空隙,因而能顯著降低膩子吸水率。綜合乳膠粉對粘結強度及膩子耐水性的影響,以及對乳膠粉價格方面的考慮,乳膠粉添加量為3%～4%最合適。

綜上所述，可再分散乳膠粉能明顯提高膩子粘結強度,其用量為3%～4%時,膩子具有較高的粘結強度和良好的耐水性。
