2025年12月09日 星期二
歡迎您來到中國陶瓷工業(yè)協(xié)會瓷磚粘貼技術(shù)專業(yè)委員會
技術(shù)百問
可再分散乳膠粉用量對膩?zhàn)诱辰Y(jié)強(qiáng)度及耐水性的影響
來源： 時(shí)間： 瀏覽： 612

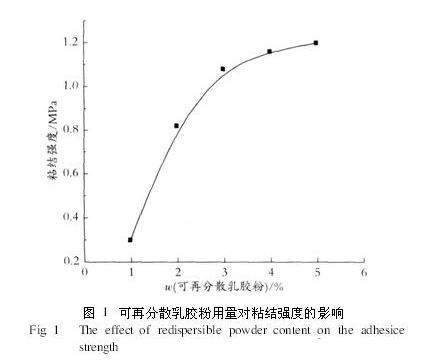

可再分散乳膠粉作為膩?zhàn)拥闹饕z粘劑,其用量對膩?zhàn)拥恼辰Y(jié)強(qiáng)度具有顯著的影響。圖1為可再分散乳膠粉用量與粘結(jié)強(qiáng)度的關(guān)系。
從圖1可看出,隨著可再分散乳膠粉用量的增大,粘結(jié)強(qiáng)度逐漸增加。當(dāng)乳膠粉用量較少時(shí),隨著乳膠粉用量的增加,粘結(jié)強(qiáng)度增加得非常明顯。如乳膠粉用量為2%時(shí),粘結(jié)強(qiáng)度就達(dá)到了0182MPa,已滿足0160MPa的國標(biāo)要求。加入乳膠粉可顯著提高膩?zhàn)优c基材的粘結(jié)強(qiáng)度,原因在于親水性乳膠粉與水泥懸浮體的液相一起向基體的孔隙及毛細(xì)管內(nèi)滲透,乳膠粉在孔隙及毛細(xì)管內(nèi)成膜并牢牢地吸附在基體表面,從而保證了膠結(jié)材料與基體之間良好的粘結(jié)強(qiáng)度[4]。在試板上鏟除膩?zhàn)訒r(shí)也能發(fā)現(xiàn),乳膠粉用量的增加確實(shí)提高了膩?zhàn)訉w的粘結(jié)力。但當(dāng)乳膠粉用量超過4%時(shí),粘結(jié)強(qiáng)度的提高趨勢減緩。對膩?zhàn)诱辰Y(jié)強(qiáng)度作出貢獻(xiàn)的不僅有可再分散乳膠粉,還有水泥、重質(zhì)碳酸鈣等無機(jī)材料,所以粘結(jié)強(qiáng)度隨乳膠粉用量的增加并不呈現(xiàn)出線性規(guī)律。

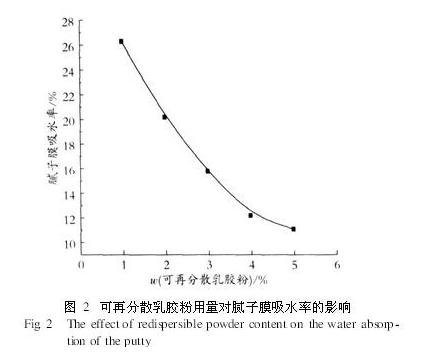

膩?zhàn)幽退浴⒛蛪A性是判斷膩?zhàn)幽芊裼米鲀?nèi)墻耐水性或外墻膩?zhàn)拥囊豁?xiàng)重要檢測指標(biāo)。圖2考察了可再分散乳膠粉用量對膩?zhàn)幽退缘挠绊?/span>
由圖2可以看出,當(dāng)乳膠粉用量低于4%時(shí),隨著乳膠粉用量的增加,吸水率呈下降趨勢,且效果明顯。當(dāng)用量大于4%后,吸水率下降得較為緩慢。原因是水泥作為膩?zhàn)又械恼辰Y(jié)物質(zhì),未添加可再分散乳膠粉時(shí),體系中存在大量的空隙,當(dāng)加入可再分散乳膠粉后,再分散后形成的乳液聚合物能在膩?zhàn)涌障吨心鄢赡?封堵住膩?zhàn)芋w系中的空隙,使膩?zhàn)油抗胃稍锖蟊韺有纬筛鼮橹旅艿哪?從而能有效地阻止水的滲入,降低吸水量,使其耐水性增強(qiáng)。當(dāng)乳膠粉用量達(dá)到4%以后,可再分散乳膠粉再分散后的聚合物乳液基本能完全填補(bǔ)膩?zhàn)芋w系中的空隙,形成完整致密的膜,從而使膩?zhàn)游肯陆档内厔蓦S乳膠粉量的增加變得平緩。

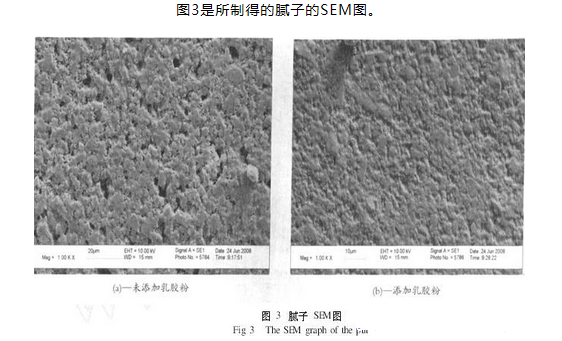

通過對比是否添加可再分散乳膠粉所制得的膩?zhàn)覵EM圖可以看出:圖3(a)中,無機(jī)材料粘結(jié)得不夠完整,存在很多空隙,且空隙大小分布不均勻,因而其粘結(jié)強(qiáng)度不夠理想。體系中大量存在的空隙使水容易滲入,從而吸水率較大。而圖3(b)中,乳膠粉再分散后的乳液聚合物基本能填補(bǔ)膩?zhàn)芋w系中的空隙,形成完整的膜,從而能將整個(gè)膩?zhàn)芋w系中無機(jī)材料部分粘結(jié)得比較完整,且基本不存在空隙,因而能顯著降低膩?zhàn)游?。綜合乳膠粉對粘結(jié)強(qiáng)度及膩?zhàn)幽退缘挠绊?以及對乳膠粉價(jià)格方面的考慮,乳膠粉添加量為3%～4%最合適。
結(jié) 語
可再分散乳膠粉能明顯提高膩?zhàn)诱辰Y(jié)強(qiáng)度,其用量為3%～4%時(shí),膩?zhàn)泳哂休^高的粘結(jié)強(qiáng)度和良好的耐水性。
分享到：
